Ignorieren Sie bei Ihren Neodym-Magnetanwendungen Scher-, Quer- und Drehmomentkräfte?

Bei der Bewertung von Neodym-Magneten konzentrieren sich Käufer oft auf eine Zahl: die Zugkraft. Diese Zahl, üblicherweise in Kilogramm oder Pfund gemessen, stellt die direkte Zugbelastung dar, die Ndefb-Magnet mit hoher Zugkraft hält stand, wenn es an einer flachen, dicken Stahloberfläche befestigt wird. Zugkraft ist zwar nützlich, aber sie ist nur ein Teilaspekt. In der Praxis bewegen sich Magnete selten in einer perfekt geraden Linie. Ingenieure müssen auch Drehmoment, Scherkraft und seitliche Belastung berücksichtigen – Faktoren, die über Erfolg oder Misserfolg einer Konstruktion entscheiden.

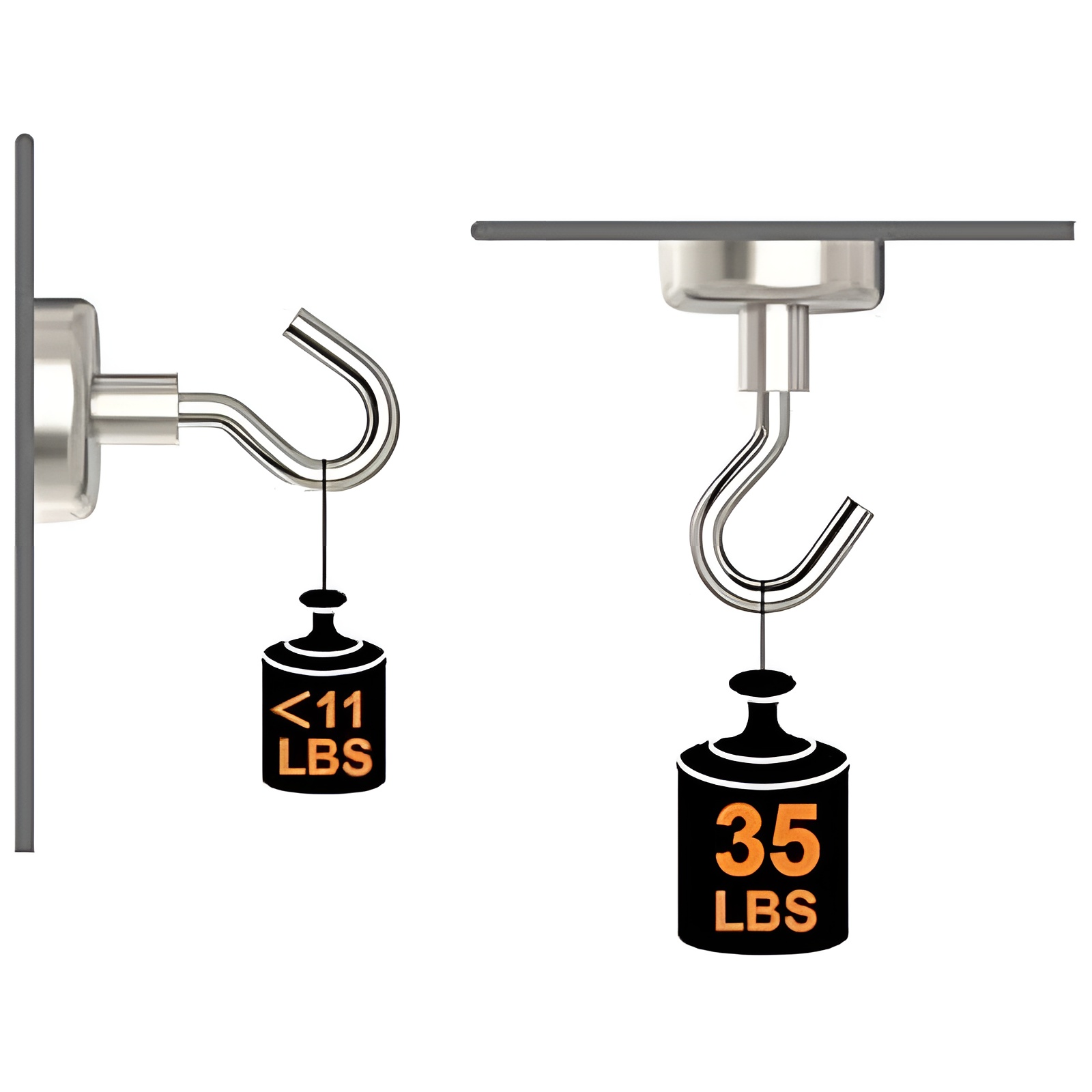

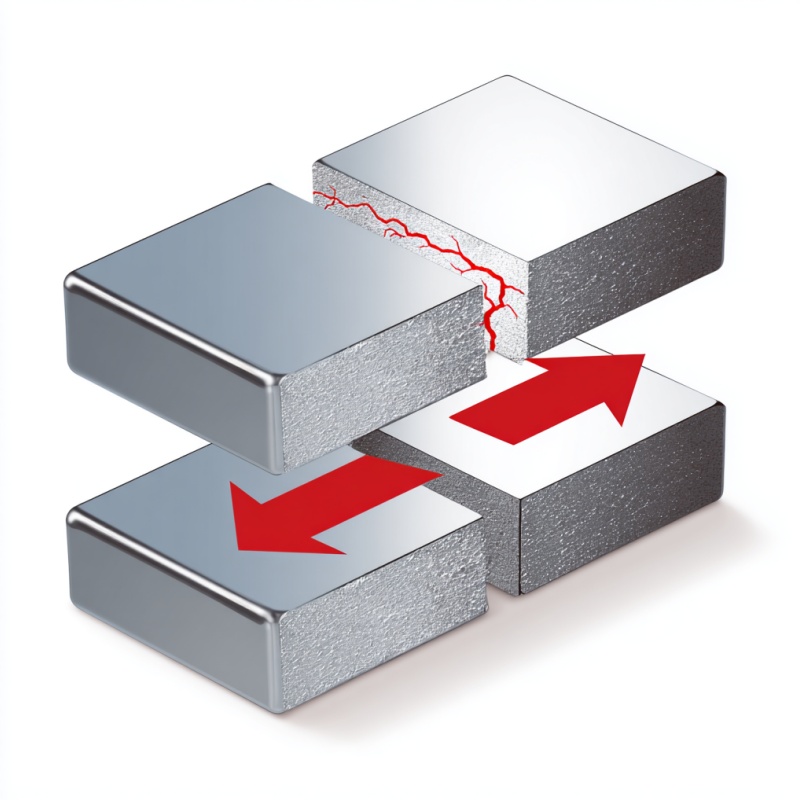

Scherbelastung: Die Wirkung der Gleitkraft

Scherkräfte entstehen, wenn ein Magnet parallel zur Oberfläche, an der er befestigt ist, einem Druck ausgesetzt wird. Stellen Sie sich einen Topfmagneten vor, der ein Schild an einer Wand hält. Die Anziehungskraft des Magneten widersteht der Schwerkraft, doch das Gewicht des Schildes lässt es an der Wand entlanggleiten. In diesem Fall ist der Widerstand des Magneten in der Regel deutlich geringer als seine Nennzugkraft. Oberflächenreibung, Beschichtungsart und Glätte des Stahls können die Scherleistung beeinflussen.

Seitliche Belastung: Außermittige Anwendungen

Seitliche Belastungen treten auf, wenn die Kraft nicht direkt um die Mittelachse des Magneten wirkt. Zum Beispiel, wenn ein drehbarer Neodym-Magnethaken Wird die Klemme schräg und nicht gerade nach unten gezogen, sinkt ihre effektive Haltekraft drastisch. Ingenieure sollten Klemmen so konstruieren, dass die Winkelspannungen minimiert werden, um eine sichere Funktion zu gewährleisten.

Drehmoment: Die Rotationsherausforderung

Das Drehmoment bezeichnet die auf einen Magneten ausgeübte Drehkraft. Bei Baugruppen, bei denen Magnete Teil rotierender Maschinen oder Scharniere sind, ist das Drehmoment ein entscheidender Faktor. Beispielsweise kann ein in ein Gehäuse eingesetzter zylindrischer Magnet verrutschen oder sich drehen, wenn das Drehmoment nicht ausreichend durch mechanische Einschränkungen ausgeglichen wird. Selbst ein starker Magnet kann unter Rotationsbelastung versagen, wenn das Drehmoment nicht berücksichtigt wird.

Warum Käufer sich auf Faktoren jenseits der Anziehungskraft konzentrieren sollten

Ein häufiger Fehler von Neukäufern ist die Annahme, dass ein Magnet mit einer Zugkraft von 50 kg unter allen Bedingungen gut funktioniert. In Wirklichkeit reagieren Magnete sehr empfindlich auf Geometrie, Lastrichtung und Oberflächenbeschaffenheit. Selbst ein sorgfältig kundenspezifischer permanenter Neodym-Magnet für eine Anwendung kann die Leistung in einer anderen Anwendung schlecht sein oder sogar versagen, wenn die Auswirkungen von Scher- und Querkräften oder Drehmoment ignoriert werden.

Das Verständnis von Drehmoment-, Scher- und Querkräften kann Ingenieuren und Käufern ein realistischeres Verständnis der Magnetleistung vermitteln. Die Produktauswahl sollte sich nicht nur auf Zugfestigkeitsdaten stützen, sondern auch die spezifischen Belastungsbedingungen der Anwendung berücksichtigen. Auf diese Weise können sowohl Hersteller als auch Käufer kostspielige Fehler vermeiden, die Produktlebensdauer verlängern und eine sichere und zuverlässige Leistung gewährleisten.
